LITERING

dělí a úkosuje současně
může kopírovat ovalitu trubky
hliníkový rám
úkosuje i tvrdé materiály

Kontaktovat prodejce

Technické parametry

Popis

Příslušenství

Technické parametry

Elektrická verze

Model:	E-CLAP 01-03	E-CLAP 02-06	E-CLAP 03-08	E-CLAP 06-12
Upínací rozsah:	23—100 mm	50—165 mm	67—220 mm	153—325 mm
Tloušťka trubky:
Radiální zdvih:	30 mm	40 mm	50 mm	60 mm
Záběr na otáčku:	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev
Výkon motoru:	750 W	1020 W	1020 W	1020 W
Otáčky za minutu:	48 ot/min	37 ot/min	30 ot/min	22 ot/min
Napětí:	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz	230 V/50 Hz
Max. hladina hluku:
Hmotnost:	18 kg	22 kg	26 kg	44 kg

Pneumatická verze

Model:	P-CLAP 01-03	P-CLAP 02-06	P-CLAP 03-08	P-CLAP 06-12	P-CLAP 10-16	P-CLAP 14-20	P-CLAP 18-24	P-CLAP 24-30	P-CLAP 30-36
Upínací rozsah:	23—100 mm	50—165 mm	67—220 mm	153—325 mm	257—410 mm	338—510 mm	443—615 mm	596—768 mm	757—937 mm
Radiální zdvih:	30 mm	40 mm	50 mm	60 mm	60 mm	60 mm	60 mm	60 mm	60 mm
Záběr na otáčku:	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev
Otáčky za minutu:	48 ot/min	37 ot/min	30 ot/min	22 ot/min	16 ot/min	13 ot/min	13 ot/min	13 ot/min	13 ot/min
Rychlost orbitálního posunu:
Výkon motoru:	510 W	1020 W	1350 W	1350 W	2200 W	2200 W	2200 W	2200 W	2200 W
Rychlost řezání:
Spotřeba vzduchu:	950 l/min	1600 l/min	1800 l/min	1800 l/min	3000 l/min	3000 l/min	3000 l/min	3000 l/min	3000 l/min
Pracovní tlak vzduchu:	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Řezný kotouč (Ø):
Max. opracovatelná tloušťka:
Hmotnost:	18 kg	22 kg	26 kg	44 kg	57 kg	69 kg	74 kg	79 kg	94 kg
Řezné otáčky — volnoběh:

Hydraulická verze

Model:	H-CLAP 10-16	H-CLAP 14-20	H-CLAP 18-24	H-CLAP 24-30	H-CLAP 30-36
Upínací rozsah:	257—410 mm	338—510 mm	443—615 mm	596—768 mm	757—937 mm
Radiální posuv:	60 mm	60 mm	60 mm	60 mm	60 mm
Otáčky za minutu:	16 ot/min	13 ot/min	13 ot/min	13 ot/min	13 ot/min
Záběr na otáčku:	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev	0.1 mm/rev
Výkon motoru:	6260 W	6260 W	6260 W	6260 W	6260 W
Průtok oleje:	40 l/min	40 l/min	40 l/min	40 l/min	40 l/min
Pracovní tlak oleje:	100—120 bar	100—120 bar	100—120 bar	100—120 bar	100—120 bar
Hmotnost:	57 kg	69 kg	74 kg	79 kg	94 kg

LITERING

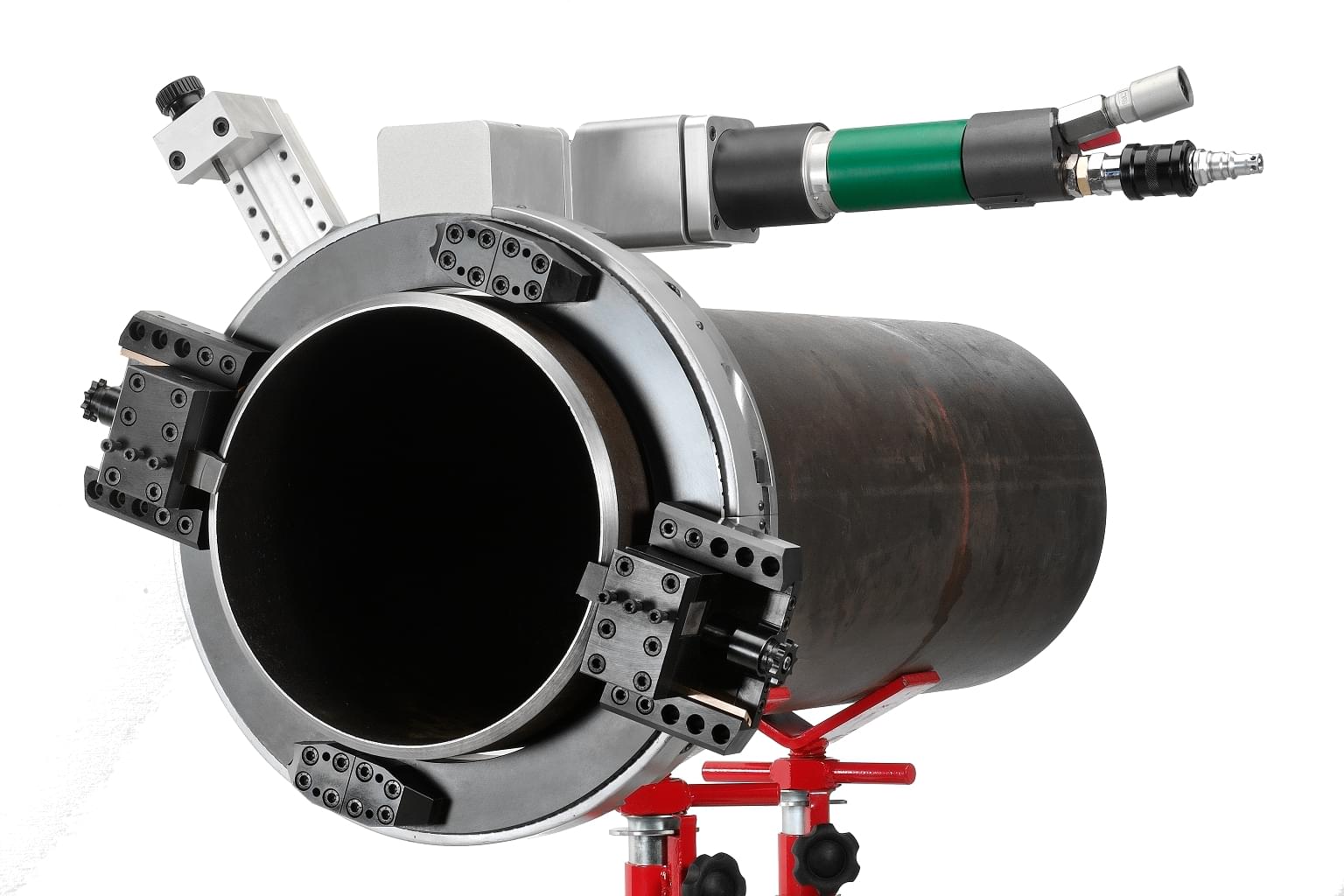

LITERING je lehký řezací a úkosovací stroj, který se, stejně jako všechny další stroje z řady „úkosování a dělení“, upíná na trubky.

Zvládá řezat a následně úkosovat trubky o průměru od 23 do 937 mm. V případě tloušťky stěny trubky do 25 mm lze provádět obě operace současně pomocí kombinovaných nožů.

Díky hliníkovému tělu rámu má výrazně nižší hmotnost při zachování dostatečné tuhosti pro opracování trubek s běžnou tloušťkou stěn.

Velkou výhodou koncepce kruhového rámu je možnost nasazení stroje na linii (rám lze rozdělit na dva C segmenty).

Ve stísněných prostorách lze pomocí rohového adaptéru otočit motor o 90° (zvláštní příslušenství).

Příčné rameno (zvláštní příslušenství) zvyšuje tuhost rámu a umožňuje úkosování trubek s větší tloušťkou stěn nebo delšími vnitřními náběhy.

LITERING lze vybavit také kopírovacími držáky nožů (tzv. dancery), které umožňují provádět úkosy a trubkách s výraznou ovalitou.

LITERING je, v závislosti na velikosti, dostupný s elektrickým, pneumatickým nebo hydraulickým pohonem.
