ELEKTRO • PNEU • HYDRO
LITERING
dělí a úkosuje současně
může kopírovat ovalitu trubky
hliníkový rám
úkosuje i tvrdé materiály

Technické parametry
Model: | E-CLAP 01-03 | E-CLAP 02-06 | E-CLAP 03-08 | E-CLAP 06-12 |
---|---|---|---|---|
Upínací rozsah: | 23—100 mm | 50—165 mm | 67—220 mm | 153—325 mm |
Tloušťka trubky: | ||||
Radiální zdvih: | 30 mm | 40 mm | 50 mm | 60 mm |
Záběr na otáčku: | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev |
Výkon motoru: | 750 W | 1020 W | 1020 W | 1020 W |
Otáčky za minutu: | 48 ot/min | 37 ot/min | 30 ot/min | 22 ot/min |
Napětí: | 230 V/50 Hz | 230 V/50 Hz | 230 V/50 Hz | 230 V/50 Hz |
Max. hladina hluku: | ||||
Hmotnost: | 18 kg | 22 kg | 26 kg | 44 kg |
| P-CLAP 01-03 | P-CLAP 02-06 | P-CLAP 03-08 | P-CLAP 06-12 | P-CLAP 10-16 | P-CLAP 14-20 | P-CLAP 18-24 | P-CLAP 24-30 | P-CLAP 30-36 |
---|---|---|---|---|---|---|---|---|---|
Upínací rozsah: | 23—100 mm | 50—165 mm | 67—220 mm | 153—325 mm | 257—410 mm | 338—510 mm | 443—615 mm | 596—768 mm | 757—937 mm |
Radiální zdvih: | 30 mm | 40 mm | 50 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
Záběr na otáčku: | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev |
Otáčky za minutu: | 48 ot/min | 37 ot/min | 30 ot/min | 22 ot/min | 16 ot/min | 13 ot/min | 13 ot/min | 13 ot/min | 13 ot/min |
Rychlost orbitálního posunu: | |||||||||
Výkon motoru: | 510 W | 1020 W | 1350 W | 1350 W | 2200 W | 2200 W | 2200 W | 2200 W | 2200 W |
Rychlost řezání: | |||||||||
Spotřeba vzduchu: | 950 l/min | 1600 l/min | 1800 l/min | 1800 l/min | 3000 l/min | 3000 l/min | 3000 l/min | 3000 l/min | 3000 l/min |
Pracovní tlak vzduchu: | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
Řezný kotouč (Ø): | |||||||||
Max. opracovatelná tloušťka: | |||||||||
Hmotnost: | 18 kg | 22 kg | 26 kg | 44 kg | 57 kg | 69 kg | 74 kg | 79 kg | 94 kg |
Řezné otáčky — volnoběh: |
Model: | H-CLAP 10-16 | H-CLAP 14-20 | H-CLAP 18-24 | H-CLAP 24-30 | H-CLAP 30-36 |
---|---|---|---|---|---|
Upínací rozsah: | 257—410 mm | 338—510 mm | 443—615 mm | 596—768 mm | 757—937 mm |
Radiální posuv: | 60 mm | 60 mm | 60 mm | 60 mm | 60 mm |
Otáčky za minutu: | 16 ot/min | 13 ot/min | 13 ot/min | 13 ot/min | 13 ot/min |
Záběr na otáčku: | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev | 0.1 mm/rev |
Výkon motoru: | 6260 W | 6260 W | 6260 W | 6260 W | 6260 W |
Průtok oleje: | 40 l/min | 40 l/min | 40 l/min | 40 l/min | 40 l/min |
Pracovní tlak oleje: | 100—120 bar | 100—120 bar | 100—120 bar | 100—120 bar | 100—120 bar |
Hmotnost: | 57 kg | 69 kg | 74 kg | 79 kg | 94 kg |
LITERING

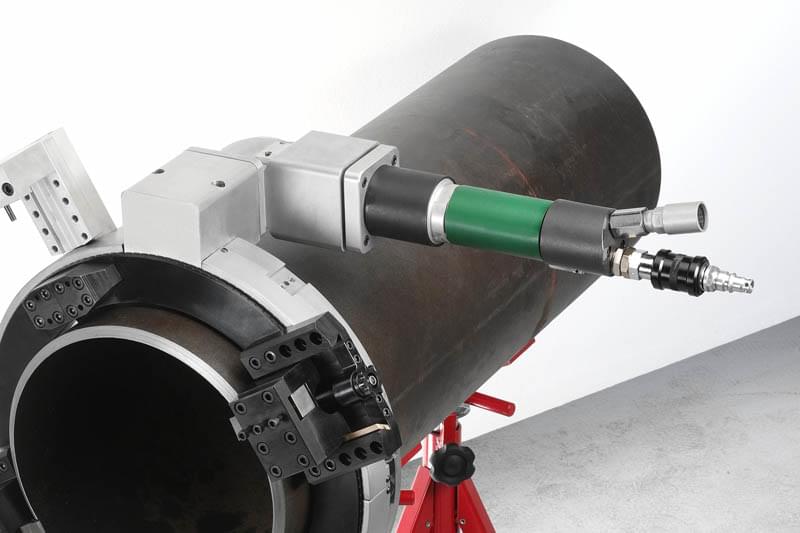

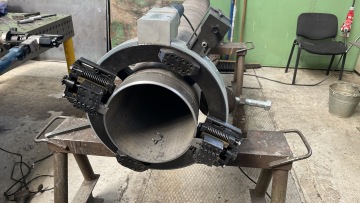

LITERING je lehký řezací a úkosovací stroj, který se, stejně jako všechny další stroje z řady „úkosování a dělení“, upíná na trubky.
Zvládá řezat a následně úkosovat trubky o průměru od 23 do 937 mm. V případě tloušťky stěny trubky do 25 mm lze provádět obě operace současně pomocí kombinovaných nožů.
Díky hliníkovému tělu rámu má výrazně nižší hmotnost při zachování dostatečné tuhosti pro opracování trubek s běžnou tloušťkou stěn.

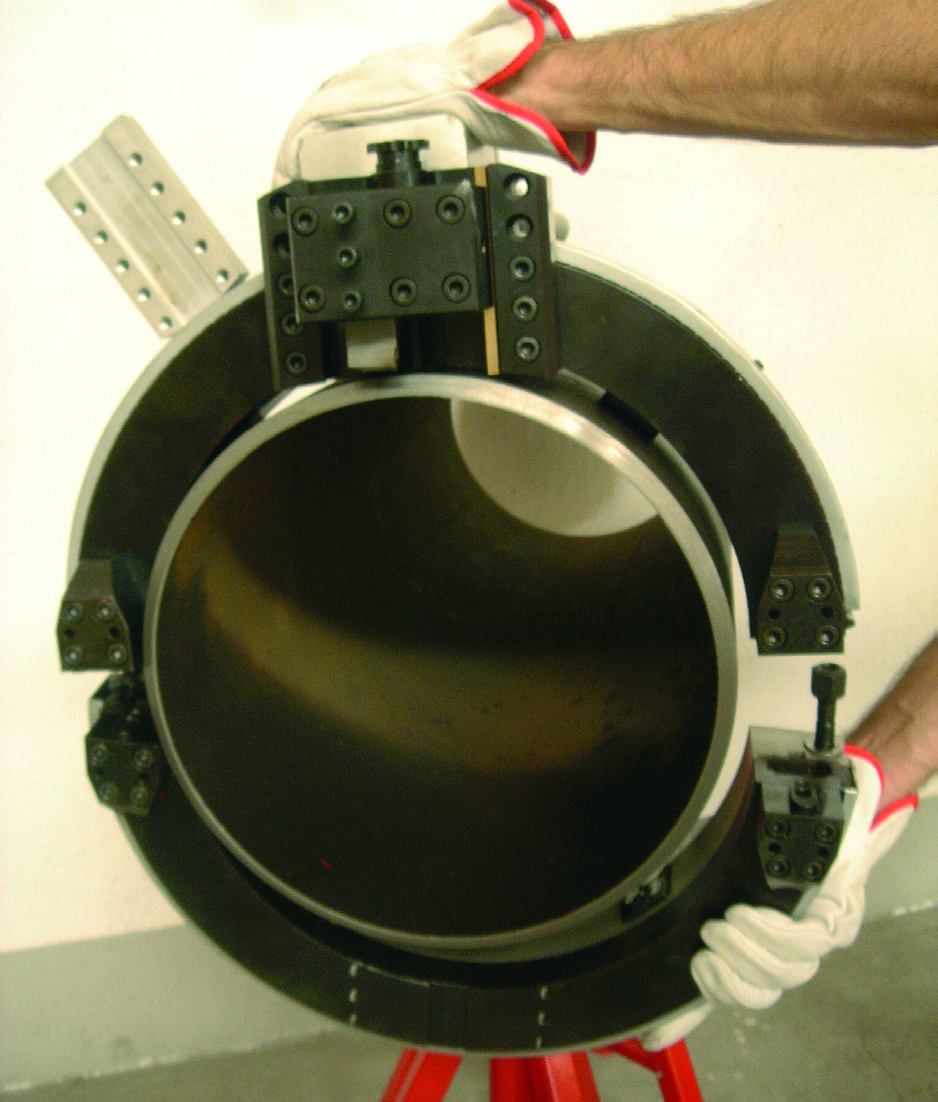

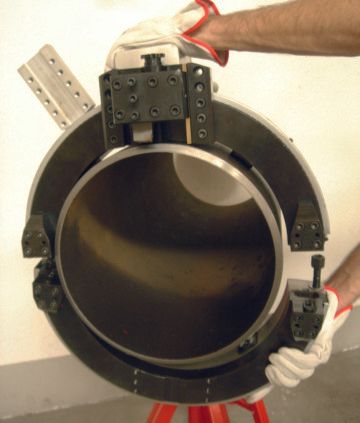

Velkou výhodou koncepce kruhového rámu je možnost nasazení stroje na linii (rám lze rozdělit na dva C segmenty).
Ve stísněných prostorách lze pomocí rohového adaptéru otočit motor o 90° (zvláštní příslušenství).

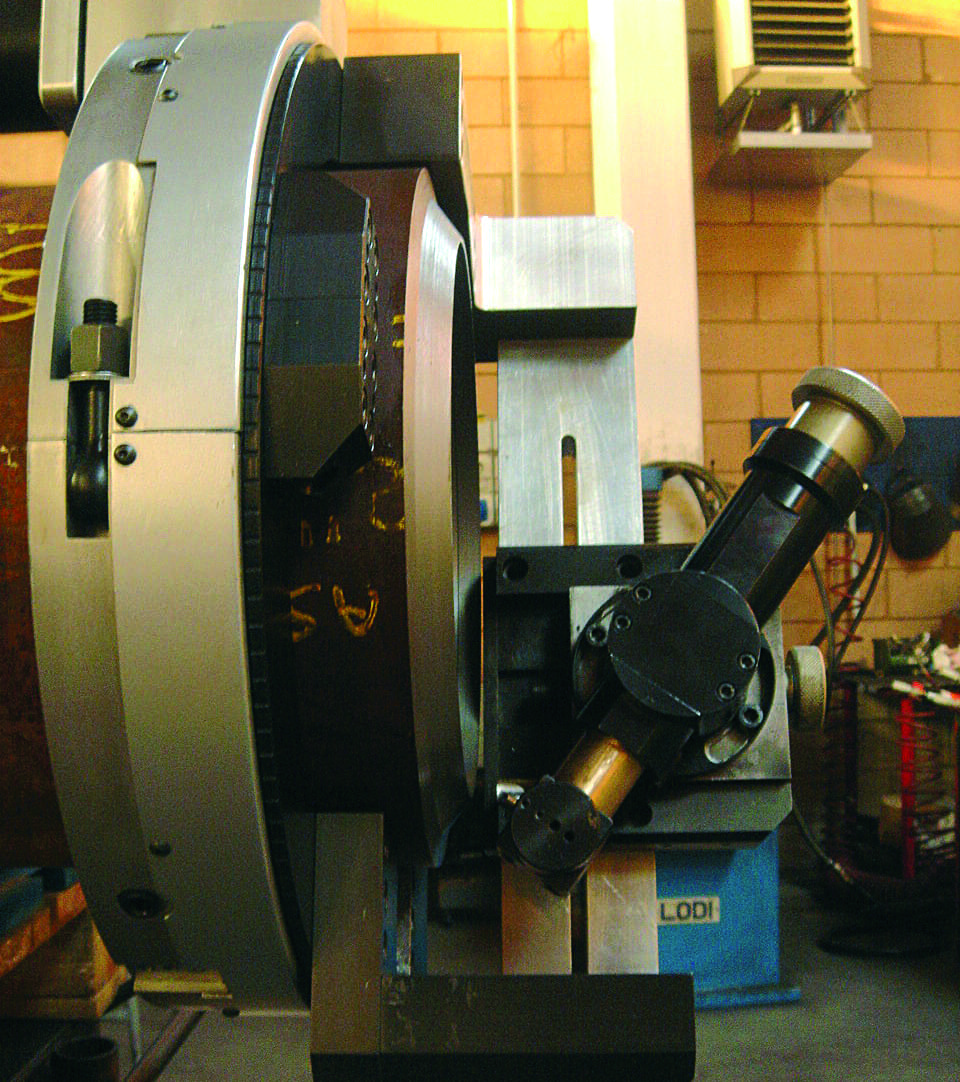

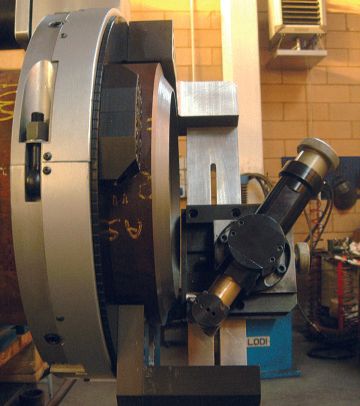

Příčné rameno (zvláštní příslušenství) zvyšuje tuhost rámu a umožňuje úkosování trubek s větší tloušťkou stěn nebo delšími vnitřními náběhy.

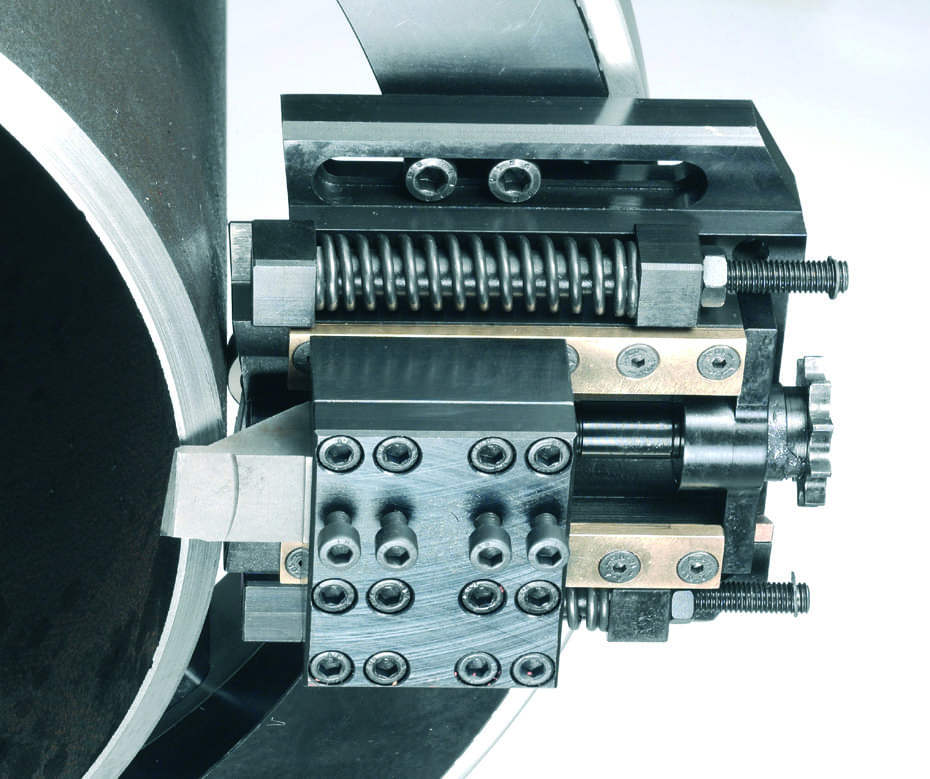

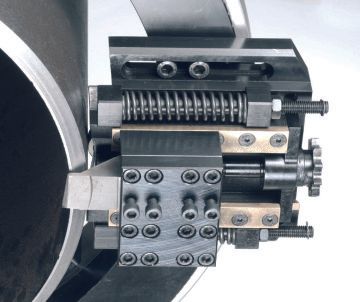

LITERING lze vybavit také kopírovacími držáky nožů (tzv. dancery), které umožňují provádět úkosy a trubkách s výraznou ovalitou.

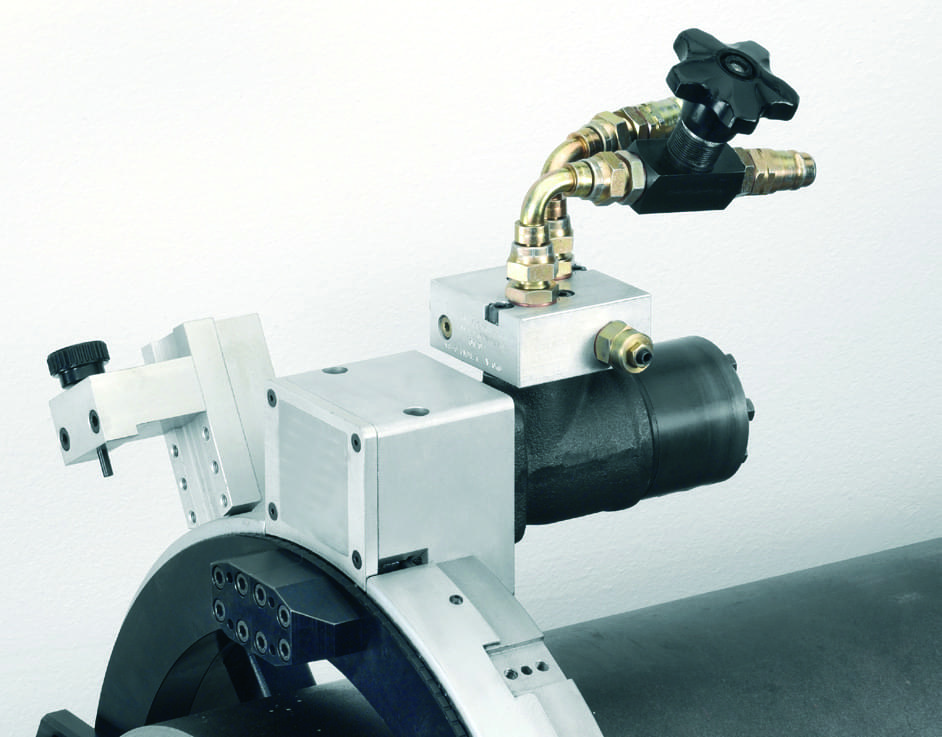

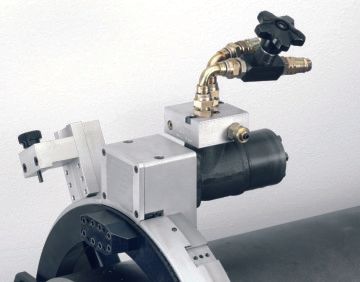

LITERING je, v závislosti na velikosti, dostupný s elektrickým, pneumatickým nebo hydraulickým pohonem.
Volitelné příslušenství
hydrocentrála
kopírovací držáky nožů
set nožů pro dělení trubek
set nožů pro úkosování trubek
set nožů pro současné dělení a úkosování trubek
