PNEU • HYDRO

SOLIDRING

Velký rozsah
Současné dělení a úkosování
Schopnost kopírovat ovalitu trubky
Pevný ocelový rám
Obrábí jakýkoliv materiál

Kontaktovat prodejce

Technické parametry

Popis

Příslušenství

Technické parametry

Pneumatická verze

Tabulka

Model	Upínací rozsah	Radiální zdvih	Záběr na otáčku	Otáčky za minutu	Výkon motoru	Spotřeba vzduchu	Pracovní tlak vzduchu	Max. kroutící moment	Hmotnost
P-WYDE 06-12	152,4—304,8 mm	60 mm	0.125 mm/rev	25 ot/min	3,1 kW	2800 l/min	6-8 bar	570 Nm (6 bar)	143 kg
P-WYDE 12-18	304,8—457,2 mm	60 mm	0.125 mm/rev	20 ot/min	3,1 kW	2800 l/min	6-8 bar	690 Nm (6 bar)	175 kg
P-WYDE 18-24	457,2—609,6 mm	60 mm	0.125 mm/rev	16 ot/min	3,1 kW	2800 l/min	6-8 bar	876 Nm (6 bar)	225 kg
P-WYDE 24-30	609,6—762 mm	60 mm	0.125 mm/rev	14 ot/min	3,1 kW	2800 l/min	6-8 bar	1035 Nm (6 bar)	270 kg
P-WYDE 30-36	762—914,4 mm	60 mm	0.125 mm/rev	12 ot/min	3,1 kW	2800 l/min	6-8 bar	2x 1394 Nm (6 bar)	336 kg
P-WYDE 36-42	914,4—1066,8 mm	60 mm	0.125 mm/rev	10 ot/min	2x3,1 kW	2x2800 l/min	6-8 bar	2x 1532 Nm (6 bar)	366 kg
P-WYDE 42-48	1066,8—1219,2 mm	60 mm	0.125 mm/rev	9 ot/min	2x3,1 kW	2x2800 l/min	6-8 bar	2x 1712 Nm (6 bar)	410 kg
P-WYDE 48-54	1219,2—1371,6 mm	60 mm	0.125 mm/rev	8 ot/min	2x3,1 kW	2x2800 l/min	6-8 bar	2x 1712 Nm (6 bar)	466 kg
P-WYDE 54-60	1371,6—1524 mm	60 mm	0.125 mm/rev	8 ot/min	2x3,1 kW	2x2800 l/min	6-8 bar	2x 1865 Nm (6 bar)	515 kg

Hydraulická verze

Model	Upínací rozsah	Radiální posuv	Otáčky za minutu	Záběr na otáčku	Výkon motoru	Průtok oleje	Pracovní tlak oleje	Hmotnost
H-WYDE 06-12	152,4—304,8 mm	60 mm	29 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	143 kg
H-WYDE 12-18	304,8—457,2 mm	60 mm	24 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	175 kg
H-WYDE 18-24	457,2—609,6 mm	60 mm	19 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	225 kg
H-WYDE 24-30	609,6—762 mm	60 mm	17 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	270 kg
H-WYDE 30-36	762—914,4 mm	60 mm	14 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	336 kg
H-WYDE 36-42	914,4—1066,8 mm	60 mm	13 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	366 kg
H-WYDE 42-48	1066,8—1219,2 mm	60 mm	11 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	410 kg
H-WYDE 48-54	1219,2—1371,6 mm	60 mm	10 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	466 kg
H-WYDE 54-60	1371,6—1524 mm	60 mm	9 ot/min	0.2 mm/rev	5 kW	30 l/min	180 bar	515 kg

Elektrická verze

Model	Upínací rozsah	Radiální zdvih	Záběr na otáčku	Otáčky za minutu	Výkon motoru	Napětí	Frekvence	Max. kroutící moment	Hmotnost
E-WYDE 06-12	152,4—304,8 mm	60 mm	0.125 mm/rev	22 ot/min	2400 W	230 V	50 Hz	758 Nm	143 kg
E-WYDE 12-18	304,8—457,2 mm	60 mm	0.125 mm/rev	18 ot/min	2400 W	230 V	50 Hz	917 Nm	175 kg
E-WYDE 18-24	457,2—609,6 mm	60 mm	0.125 mm/rev	15 ot/min	2400 W	230 V	50 Hz	1163 Nm	225 kg
E-WYDE 24-30	609,6—762 mm	60 mm	0.125 mm/rev	12 ot/min	2400 W	230 V	50 Hz	1375 Nm	270 kg
E-WYDE 30-36	762—914,4 mm	60 mm	0.125 mm/rev	10 ot/min	2400 W	230 V	50 Hz	1587 Nm	336 kg
E-WYDE 36-42	914,4—1066,8 mm	60 mm	0.125 mm/rev	9 ot/min	2400 W	230 V	50 Hz	1850 Nm	366 kg
E-WYDE 42-48	1066,8—1219,2 mm	60 mm	0.125 mm/rev	8 ot/min	2400 W	230 V	50 Hz	2063 Nm	410 kg
E-WYDE 48-54	1219,2—1371,6 mm	60 mm	0.125 mm/rev	7 ot/min	2400 W	230 V	50 Hz	2275 Nm	466 kg
E-WYDE 54-60	1371,6—1524 mm	60 mm	0.125 mm/rev	7 ot/min	2400 W	230 V	50 Hz	2486 Nm	515 kg

SOLIDRING

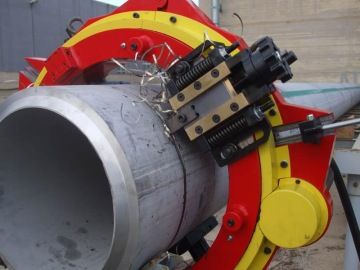

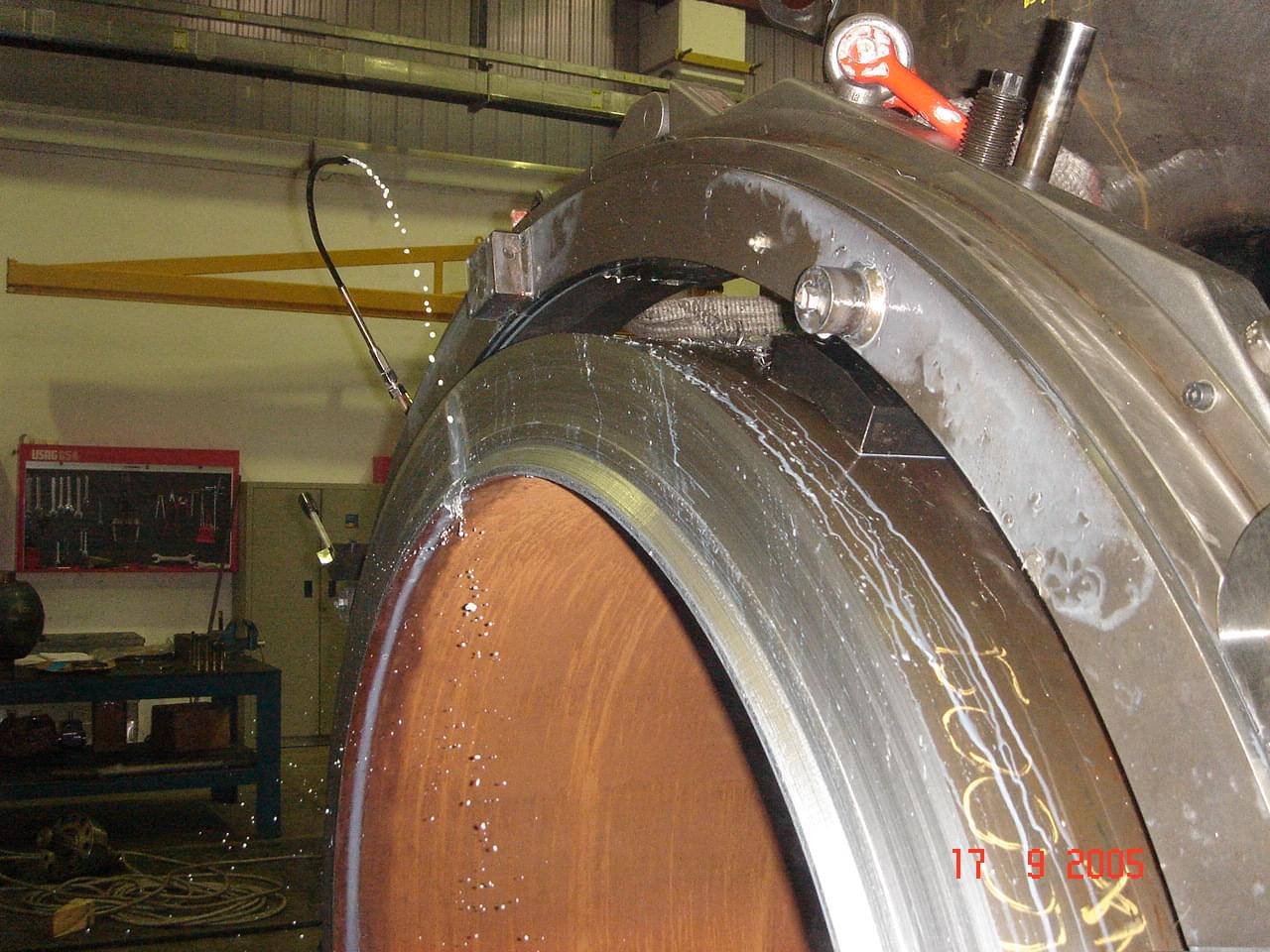

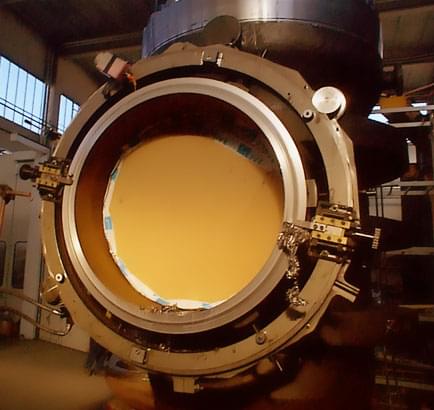

SOLIDRING je velmi výkonný stroj s vnějším upínáním, umožňuje oddělit a provést úkos na trubce s tloušťkou stěny až 100 mm. Koncepce stroje je založena na kruhovém rámu, ve kterém se pohybují dva držáky nožů.

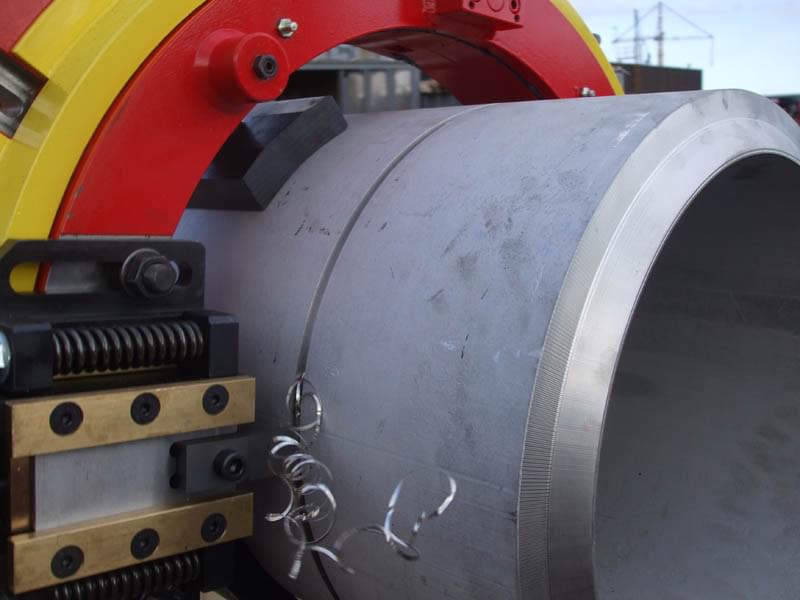

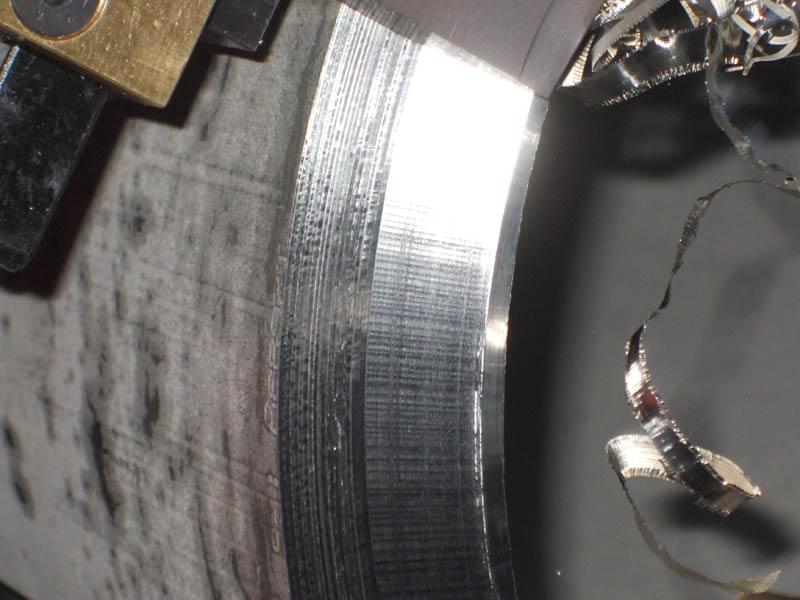

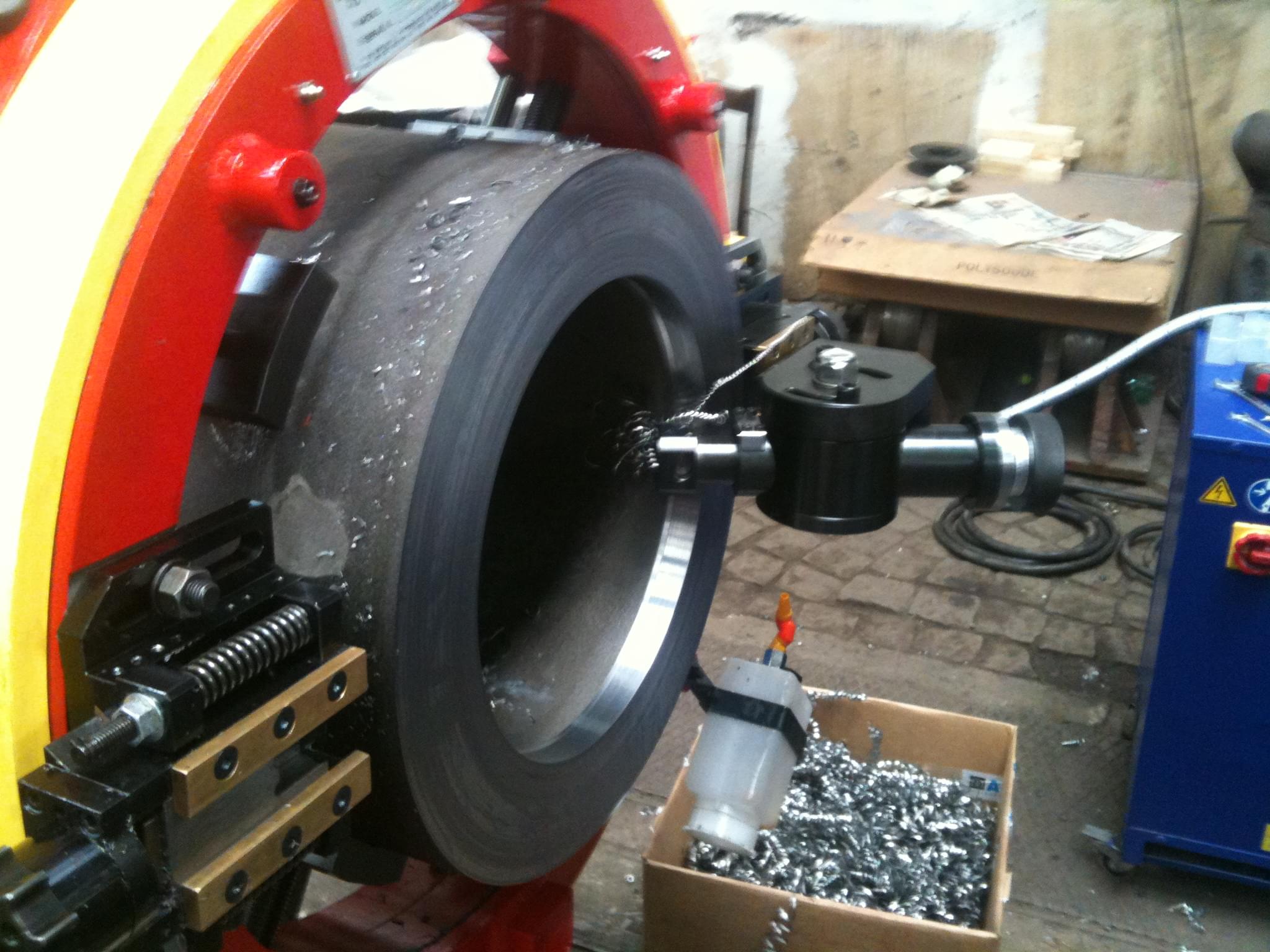

Úkosovačka a dělička trubek s vnějším upínáním SOLIDRING pracuje na principu mechanického dělení materiálu upichovacími a úkosovacími noži. Nože nejprve trubku upíchnou a po jejich výměně za úkosovací provedou úkos. Při tloušťce stěn do 30 mm lze provést obě operace současně pomocí kombinovaného nože.

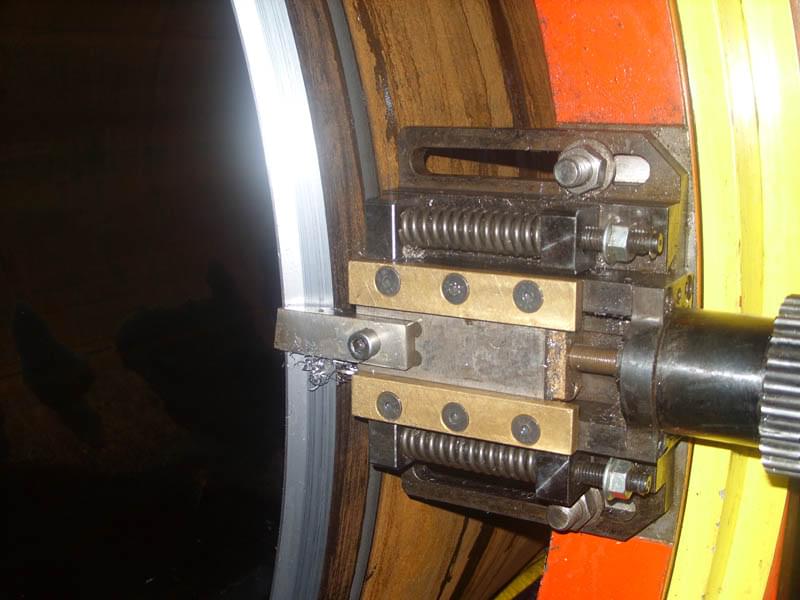

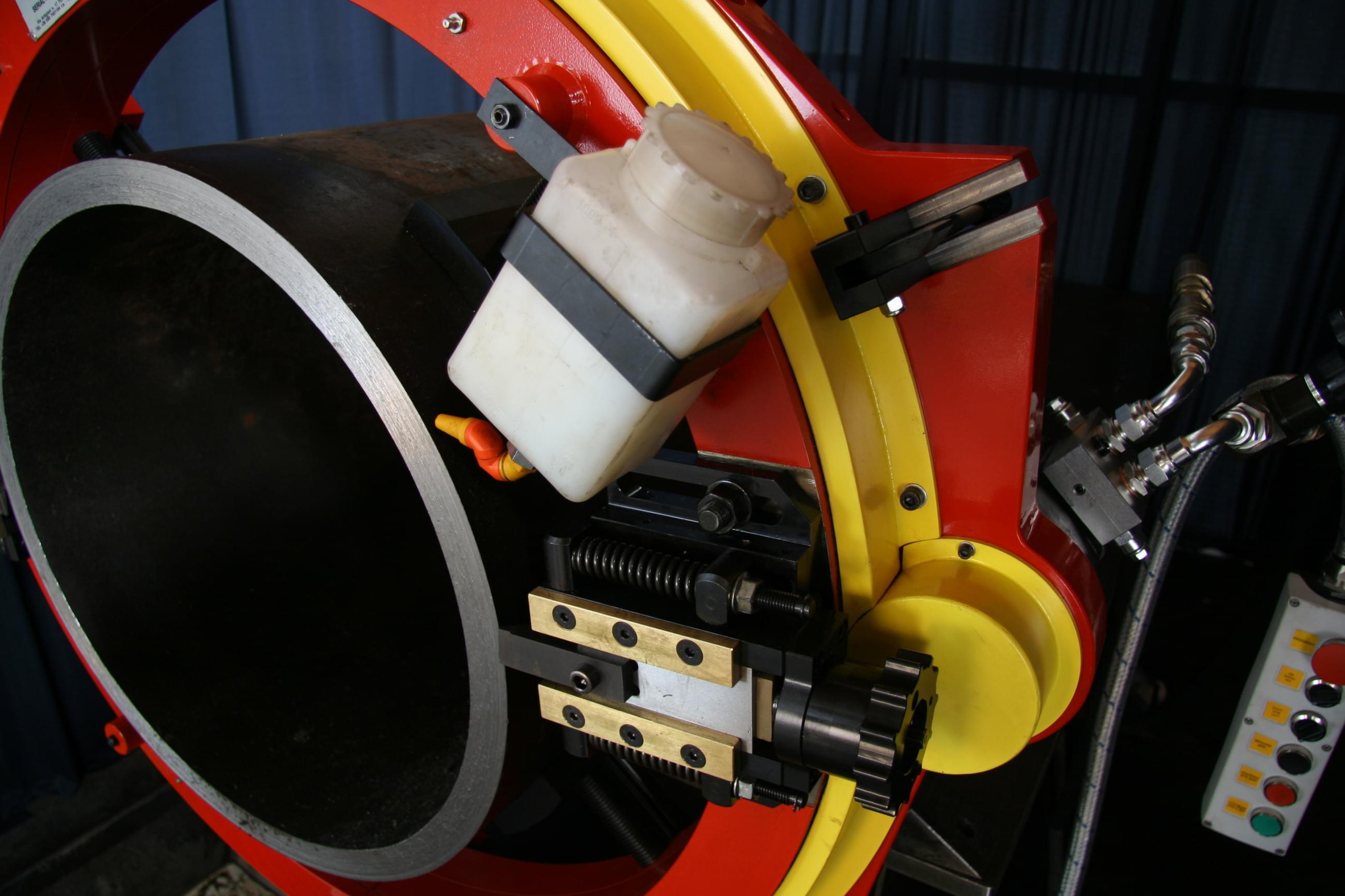

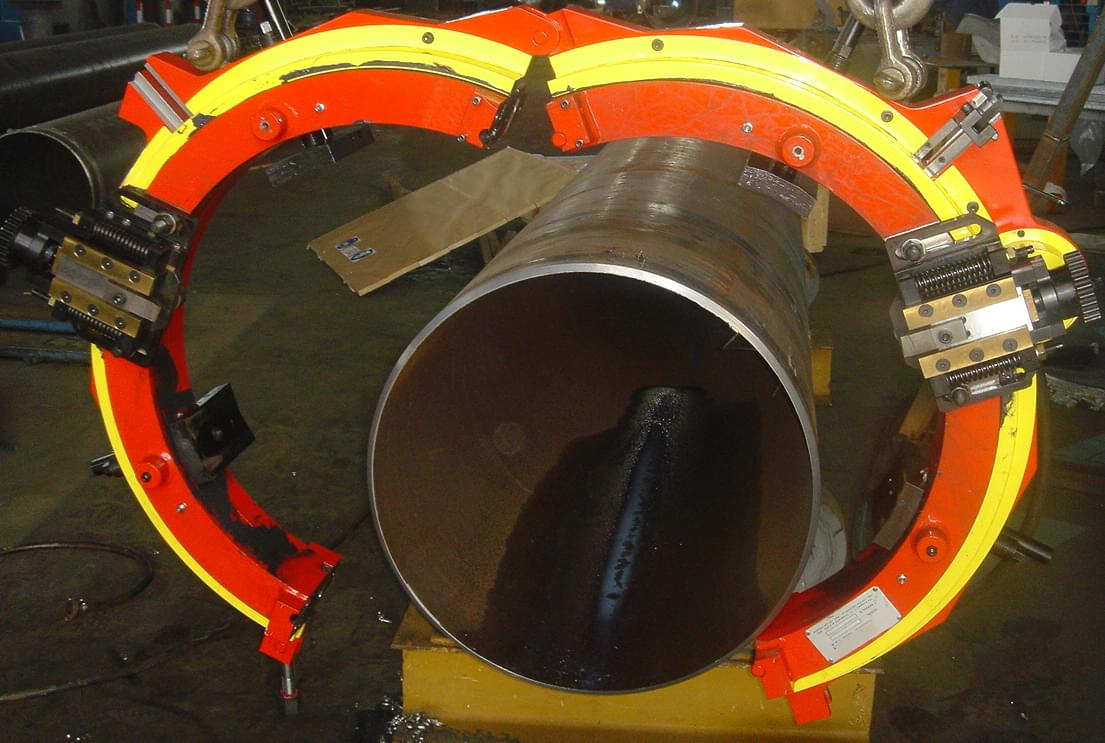

Velkou výhodou koncepce kruhového rámu je možnost nasazení stroje na linii (rám lze otevřít na dva C segmenty). Držáky nástrojů (tzv. dancer) umožňují pohyb nožů po kružnici nebo alternativně kopírovat povrch trubky, takže úkos lze provést i na trubkách s výraznou ovalitou.

Konstrukce stroje SOLIDRING je vysoce robustní a odolá těžkým provozním podmínkám.

SOLIDRING je možné dodat s pneumatickým nebo hydraulickým pohonem.
