HURDMILL

mobilní všestranný stroj s extrémním výkonem
tulipánový úkos
automatický systém posuvu
úkosování velmi tvrdých slitin

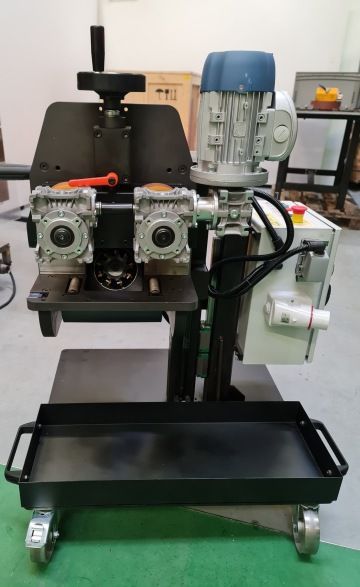

možnost obrácené verze pro úkos spodní strany plechu: Hurdmill Upd

Technické parametry

Maximální šířka úkosu:	80 mm
Úhel úkosu:	10°–70° (Tulipánový úkos 0°-30°)
Tloušťka plechu:	6—120 mm
Rychlost úběru:	0—1.5 m/min
Výkon motoru:	4000 W
Otáčky hlavy (bez zátěže):	820 ot/min
Napětí:	400 V/50 Hz
Způsob obrábění:	čelní fréza Ø 80 mm – 9 destiček
Odfrézování tvrdé slitiny:	0-1,5 m/min
Čistá hmotnost stroje:	288 kg
Hmotnost stroje včetně vozíku:	300 kg

HURDMILL

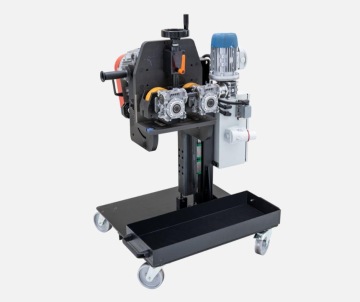

HURDMILL je extrémně výkonný úkosovací stroj, zkonstruovaný k úběru velkého množství materiálu. Stroj je osazený vysokorychlostní rotační frézou a je určen pro úkosování plechů o tloušťce až 120 mm při šířce úkosu až 80 mm.

Čelní fréza s 9 břitovými destičkami je optimalizována pro velký úběr materiálu. Díky tomu lze na standardních ocelích dosáhnout jedním řezem diagonály až 20 mm. Technologie frézování zaručuje, že je plocha vytvořeného úkosu hladká a bez nutnosti dalších úprav. Změna úhlu se provádí jednoduše – naklopením frézovací jednotky v rozsahu 10°–70°.

Úkosovačka je mobilní, s vlastním podvozkem, díky kterému se dokáže sama pohybovat podél materiálu a je možno ji snadno přemisťovat mezi pracovišti. Pracovní výšku stroje lze nastavovat v rozmezí od 804 do 1 054 mm. Po prvotním navedení úkosovačky na plech se o další již postará, pod dohledem obsluhy, automatický posuv. Menší kusy materiálu si úkosovačka po zachycení hnacími koly podává sama a úkosuje bez vynaložení fyzické námahy obsluhy.

Pomocí speciálních břitových destiček lze opracovávat téměř všechny typy oceli a slitin, např. Hardox, Duplex, Inconel a podobné. Pro úkosování spodních hran plechů bez nutnosti jejich otáčení je k dispozici také obrácená verze stroje.

Volitelné příslušenství

kuličkový stůl, kuličková dráha
válečkové podpěry
hlava pro tulipánový (J) úkos
magnetický sběrač třísek

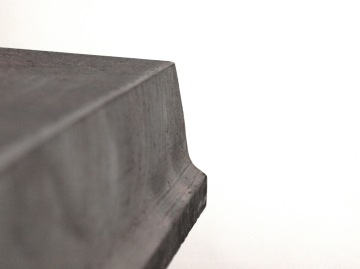

Případová studie: tulipánový úkos

Bevel s.r.o. obvykle vyrábí a prodává sériové stroje. Nicméně čas od času mají naši zákazníci speciální požadavky a my přizpůsobíme náš stroj jejich potřebám.

Celý článek
