SQUAREMILL
mobilní, všestranný stroj
úkosuje pod libovolným úhlem
úkosování velmi trvrdých slitin
automatický posuv po plechu
dvojitý systém eliminace nerovností
integrovaný manipulační vozík

Technické parametry
Maximální šířka úkosu: | 40 mm |
---|---|
Úhel úkosu: | 15°–80° |
Tloušťka plechu: | 6—60 mm |
Rychlost úběru: | 0—1.6 m/min |
Výkon motoru: | 3 kW |
Otáčky hlavy (bez zátěže): | 300—800 ot/min |
Napětí: | 400 V/50 Hz, 3-fáze |
Způsob obrábění: | čelní fréza – 9 destiček; průměr hlavy – 80 mm |
Odfrézování tvrdé slitiny: | čelní fréza — 8 destiček |
Čistá hmotnost stroje: | 138 kg |
Hmotnost stroje včetně vozíku: | 210 kg |
SQUAREMILL

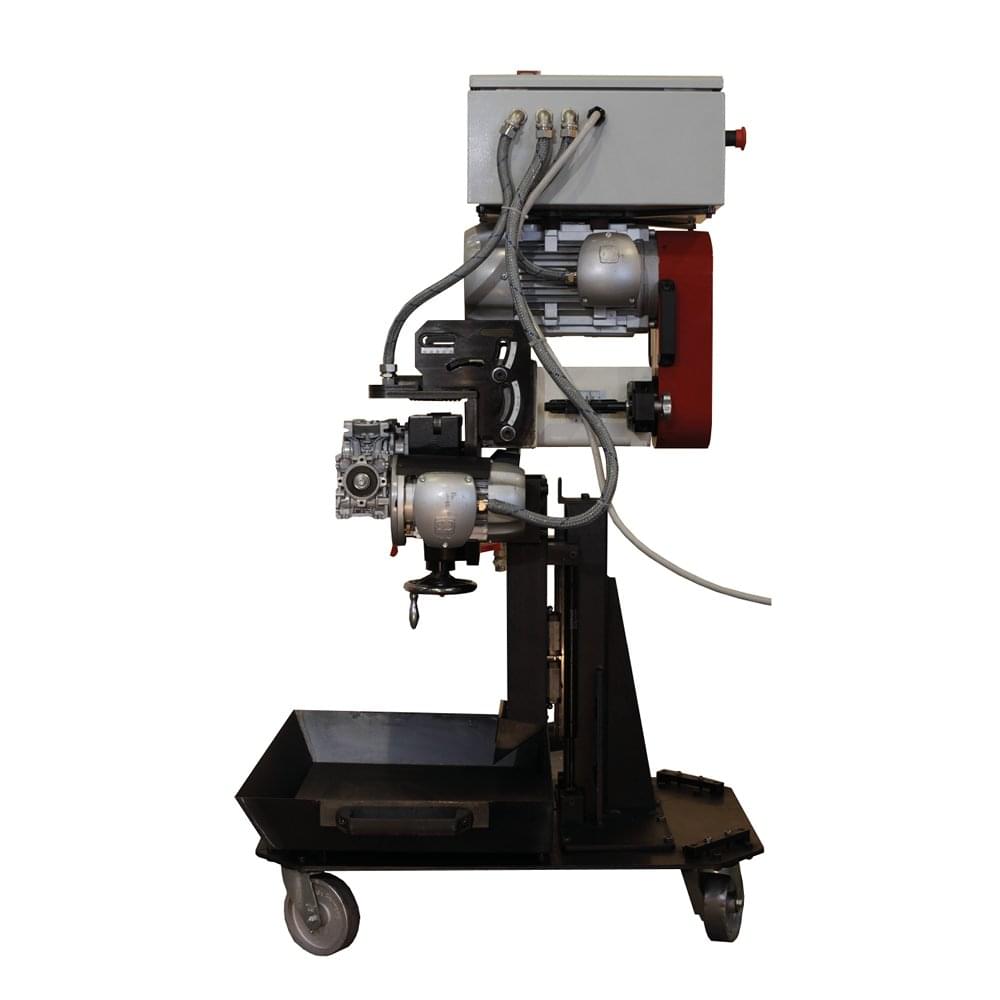

SQUAREMILL je výkonný a všestranný stroj, vyvinutý z poslední verze úkosovačky PURMILL. Stroj je osazený vysokorychlostní rotační frézou a je určen pro úkosování plechů o tloušťce 6 až 60 mm při šířce úkosu až 40 mm. Úkosuje pod libovolným úhlem, odfrézuje povrchové vrstvy i zarovnává čela.

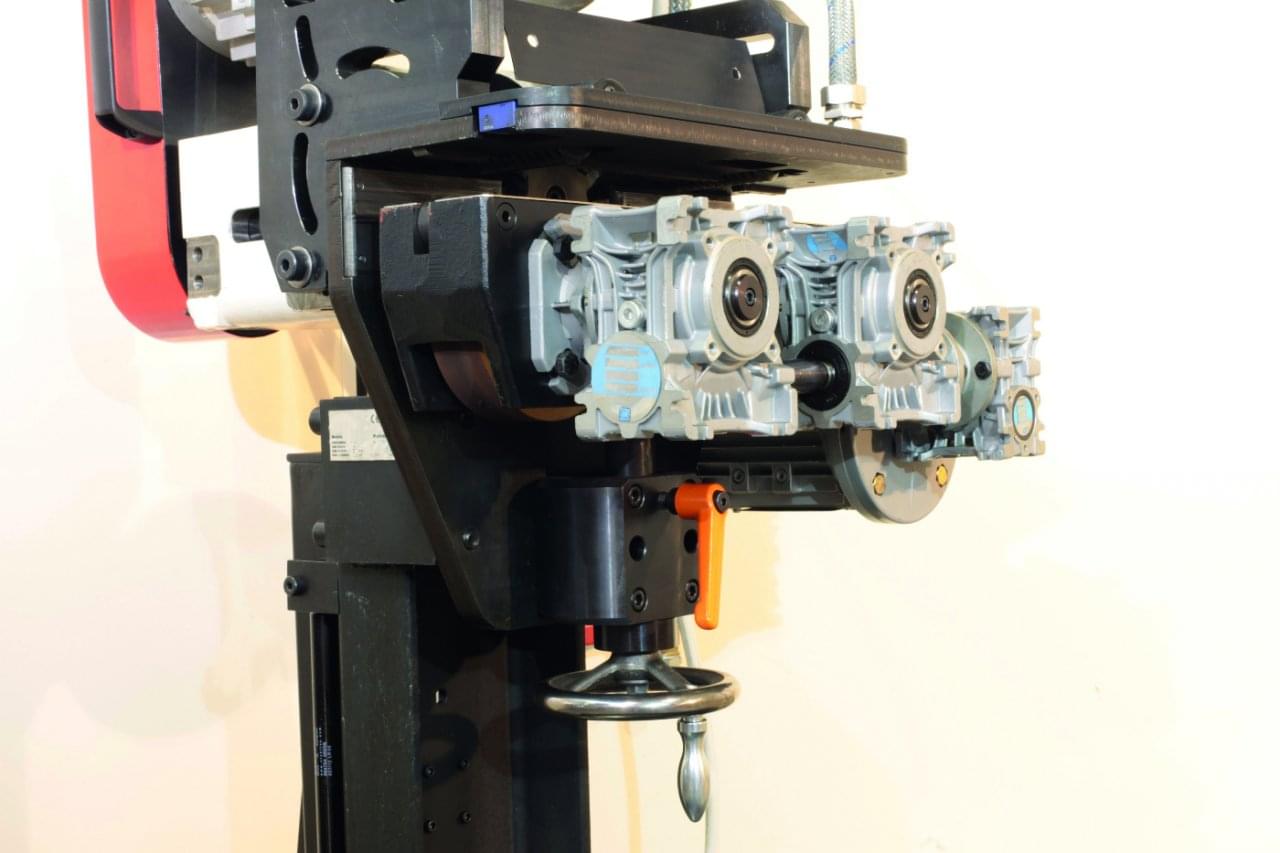

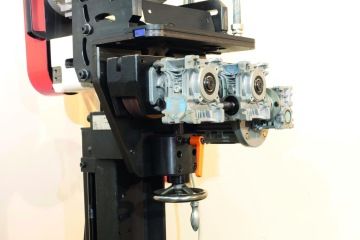

Stroj se po plechu pohybuje plynule nastavitelnou rychlostí pomocí dvou hnacích kol díky frézování. Po prvotním navedení úkosovačky na plech se o další již postará, pod dohledem obsluhy, automatický posuv. Úkosovačka je vybavena senzorem, který ji automaticky zastaví při dosažení konce plechu. Menší kusy materiálu si úkosovačka po zachycení hnacími koly podává sama a úkosuje bez vynaložení fyzické námahy obsluhy.
Motor pohánějící úkosovací hlavu s nastavitelnými otáčkami dosahuje výkonu 3 kW, což oceníte především při úkosování velmi tvrdých materiálů. SQUAREMILL je schopen úkosovat téměř jakkoliv tvrdou ocel a titan. Maximální rychlost úkosování je 1,6/min. Manipulační vozík byl vylepšen o záchytný systém třísek a dvojitý systém eliminace nerovností, který pomáhá překonat případné nedokonalosti tloušťky plechu nebo odchylky jeho polohy vůči podlaze.
Volitelné příslušenství
kuličkový stůl, kuličková dráha
válečkové podpěry
magnetický sběrač třísek
Případová studie: certifikace UL + úkosování
Bevel s.r.o. obvykle vyrábí a prodává sériové stroje. Nicméně čas od času mají naši zákazníci speciální požadavky a my přizpůsobíme náš stroj jejich potřebám.
